Parámetros principales:
Velocidad de salida: 230~918rpm
Par de salida: hasta 900Nm
Potencia del motor: 0,18~45KW
Forma de entrada: directamente conectado con el motor, entrada de brida o entrada de eje.
Forma de instalación: Horizontal o Vertical.
Características del producto:

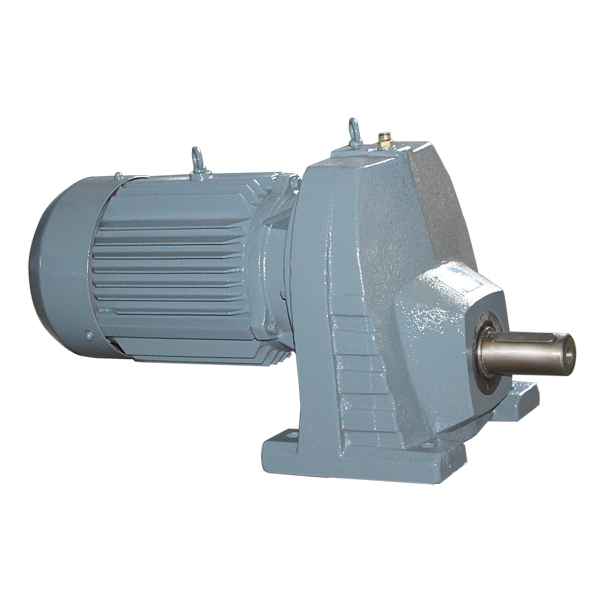

El motorreductor de engranajes cilíndricos de una etapa de la serie REC es un tipo especial de la serie RC, que sólo consta de transmisión por engranajes de 1 etapa y con una relación de transmisión pequeña. Las prestaciones y características son las mismas que la serie RC.
Selección rápida:
| Modelo | Diámetro del eje | Altura central (mm) |
Brida de salida Dia. (mm) |
Potencia (kw) |
Ratio | Par de apriete permitido (Nm) |
Peso (Kgs) |
| Sólido (mm) | |||||||
| REC31 | 20k6 | 55h13 | 160 | 0.18~1.5 | 1.58~4.53 | 50 | 5 |
| REC41 | 25k6 | 70h13 | 200 | 0.55~4 | 1.58~5.53 | 100 | 7.5 |
| REC61 | 25k6 | 80h13 | 200 | 1.1~7.5 | 1.6~6.63 | 160 | 13 |
| REC71 | 40k6 | 90h13 | 250 | 2.2~15 | 1.61~6.28 | 300 | 22 |
| REC81 | 45k6 | 100h13 | 350 | 4~22 | 1.56~6.13 | 400 | 33 |
| REC91 | 50k6 | 120h13 | 400 | 5.5~30 | 1.62~6.45 | 600 | 61 |
| REC101 | 60m6 | 140h13 | 450 | 11~45 | 1.6~6.3 | 850 | 77 |
Observación: el peso sin aceite y motor, eje y brida de entrada añadir 10%.
Expresión del modelo:
