Dispositivo de engranaje espiral

Dispositivo de engranajes industriales pesados de eje recto de la serie BC

Artículo No.: BC series
Modelo y especificaciones:
Escenario: 1 a 4 escenarios, tamaño del modelo: 03 a 26
Descripción
Parámetros principales:
Proporción: 1,25 a 450
Par de salida: 0,8 a 470 knm
Potencia del motor: 2,8 a 4.823 kW
Forma de instalación: instalación horizontal, vertical, del eje e instalación de la placa de contracción

Características del producto:

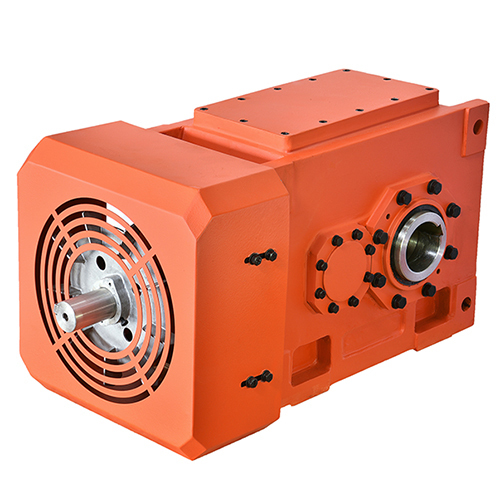

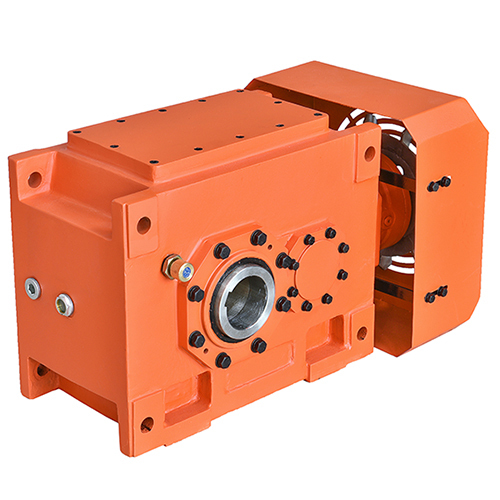

1. la Caja de cambios de la serie BC es una caja de cambios industrial de carga pesada con eje recto, diseñada como un engranaje espiral con cara de diente duro. El diseño por bloques acorta el ciclo de diseño y fabricación.
2. estructura compacta y funcionamiento estable. Puede soportar enormes carreteras industriales, reemplazando las primeras cajas de cambios estándar internacionales.
3. el material del engranaje es acero aleado 20crmnti, que ha sido templado, carbonizado, apagado y otros tratamientos térmicos, y su dureza puede alcanzar hrc58 ° a 62 °. Todos los engranajes se mecanizan con precisión, con una precisión de hasta 6 a 5 grados.
4. los productos se utilizan principalmente en las industrias pesadas, como las minas, la petroquímica, la electricidad y la metalurgia.

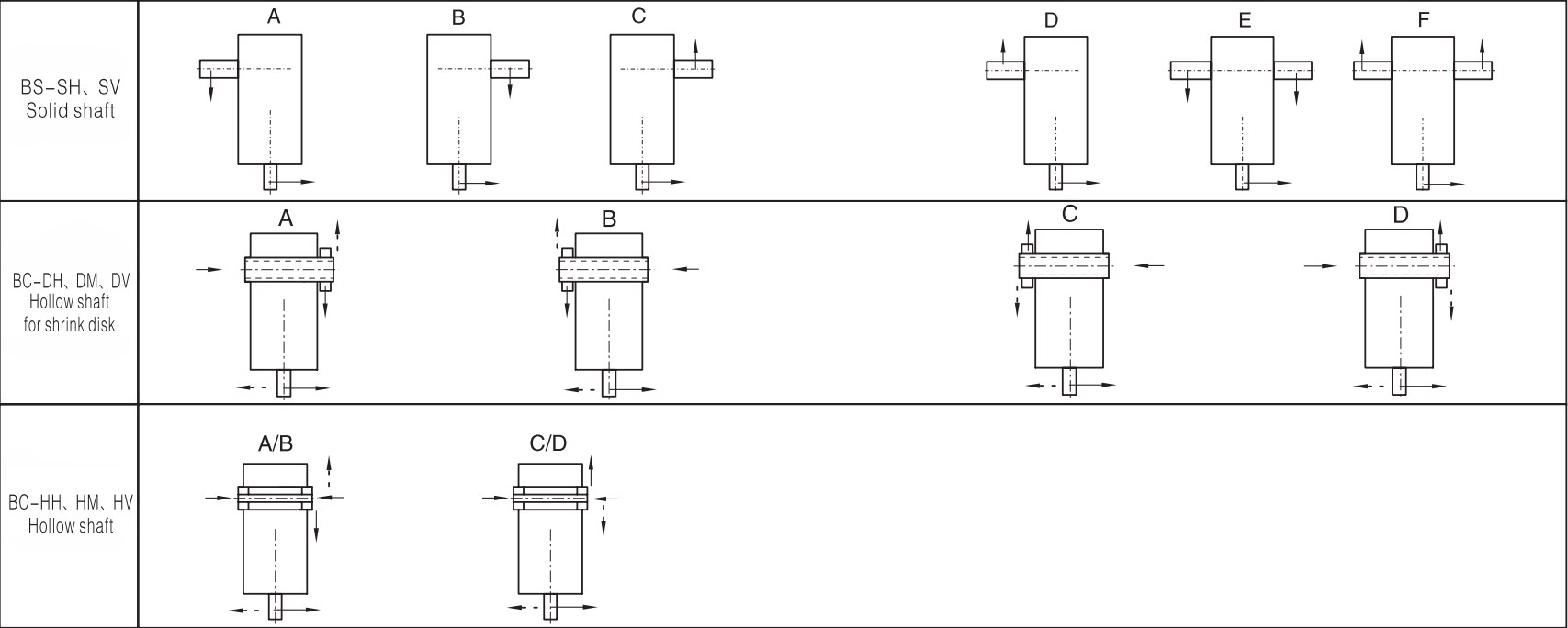

Modelo de eje:

helical-gearmotor
Nota:
1 → "Se refiere a la dirección de entrada del eje de transmisión de la maquinaria de trabajo
             2. E,F for special models.


Peso del motor principal:

Modelo BC2-01 BC2-02 BC2-03 BC2-04 BC2-05 BC2-06 BC2-07 BC2-08 BC2-09 BC2-10
Peso(KG) 65 90 140 235 360 410 615 700 1000 1156
Modelo BC2-11 BC2-12 BC2-13 BC2-14 BC2-15 BC2-16 BC2-17 BC2-18
Peso(KG) 1640 1910 2365 2750 3795 4160 5320 5860
Modelo BC3-03 BC3-04 BC3-05 BC3-06 BC3-07 BC3-08 BC3-09 BC3-10 BC3-11 BC3-12
Peso(KG) 130 210 325 380 550 635 890 1020 1455 1730
Modelo BC3-13 BC3-14 BC3-15 BC3-16 BC3-17 BC3-18 BC3-19 BC3-20 BC3-21 BC3-22
Peso(KG) 2260 2615 3540 3765 4760 5240 6050 6710 8190 8950
Modelo     BC4-05 BC4-06 BC4-07 BC4-08 BC4-09 BC4-10 BC4-11 BC4-12
Peso(KG)     335 385 555 655 890 1025 1485 1750
Modelo BC4-13 BC4-14 BC4-15 BC4-16 BC4-17 BC4-18 BC4-19 BC4-20 BC4-21 BC4-22
Peso(KG) 2280 2605 3435 3765 4460 4930 5400 6000 7350 7850
