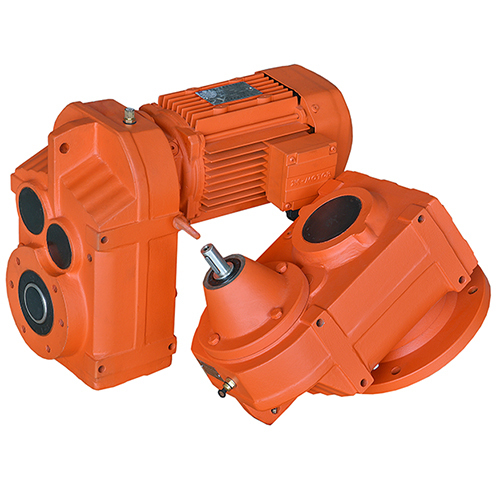

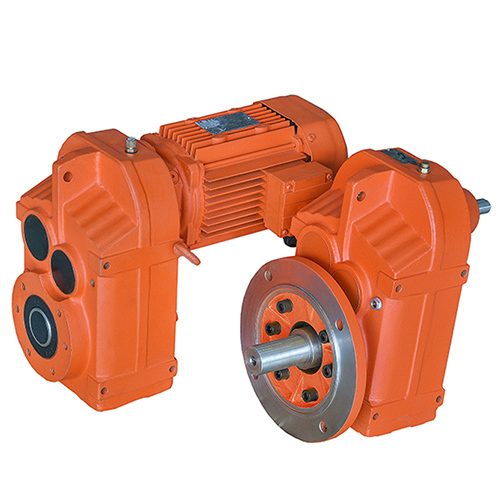

Motores de engranajes helicoidales de eje paralelo de la serie FC

Artículo No.: FC series
Modelo y especificaciones: FC37 a FC157
Descripción

Parámetros principales:
Velocidad de salida: 0,15 a 270rpm
Par de salida: hasta 50.000 nm
Potencia del motor: 0,18 a 200 kW
Forma de entrada: conectado directamente al motor, entrada de brida o entrada de eje.
Forma de instalación: instalación horizontal, vertical, de pequeña brida, instalación del brazo de par.

Características del producto:
1. los motores de engranajes helicoidales de eje paralelo de la serie FC están diseñados sobre la base del diseño de la estructura del eje paralelo, con una distancia central entre el eje de entrada y el eje de salida.
2. estructura compacta, funcionamiento estable, alta eficiencia de transmisión y fuerte capacidad de carga.
3. el material del engranaje es acero aleado 20crmnti, que puede alcanzar una dureza de hrc58 ° a 62 ° después de un tratamiento térmico como endurecimiento, cementación y enfriamiento. Todos los engranajes se mecanizan con precisión, con una precisión de hasta 6 a 5 grados.
4. los productos se utilizan principalmente en grúas, transportadores, maquinaria cerámica, etc.



Selección rápida:

Modelo Acabar con él.(mm) Altura central
 (mm)
Diámetro de la brida de salida.
(mm)
Poder
 (kw)
Tasa Par permitido
(Nm)
Peso
(KGS)
Sólido Vacío
(H7)
FC37 25k6 30 70h13 160 0.12~3 4~138 180 13
FC47 35k6 35 80h13 200 0.12~5.5 4~175 360 16.5
FC57 35k6 40 100h13 250 0.18~7.5 4~197 420 27
FC67 40k6 40 100h13 250 0.37~7.5 4~197 700 31
FC77 50k6 50 120h13 300 0.75~11 4~197 1350 55
FC87 60m6 60 155h13 350 1.5~22 4~193 2500 100
FC97 70m6 70 180h13 450 2.2~30 4~203 3700 170
FC107 90m6 90 200h13 450 3~45 4~205 6500 260
FC127 100m6 100 240h13 550 5.5~90 4~202 10000 400
FC157 120m6 120 270h13 660 11~160 4~190 18000 700

Nota: la entrada sin aceite y sin motor, eje y brida aumenta el peso en un 10%.
