Motor de engranaje espiral

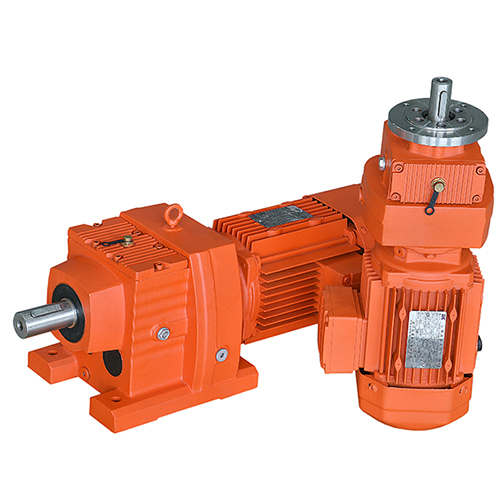

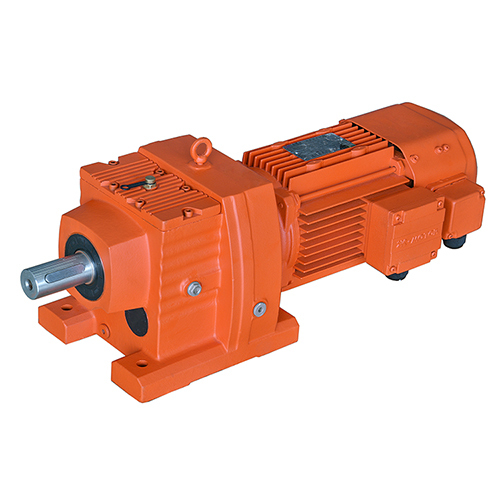

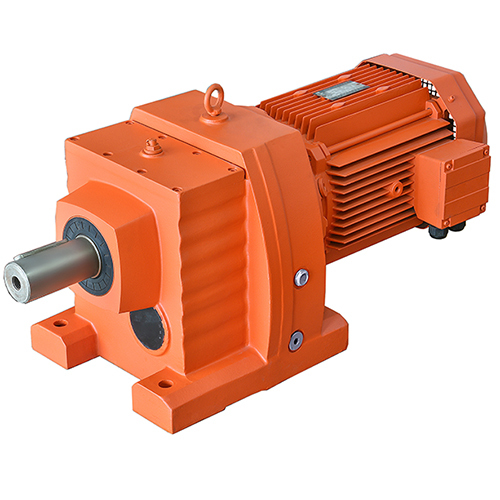

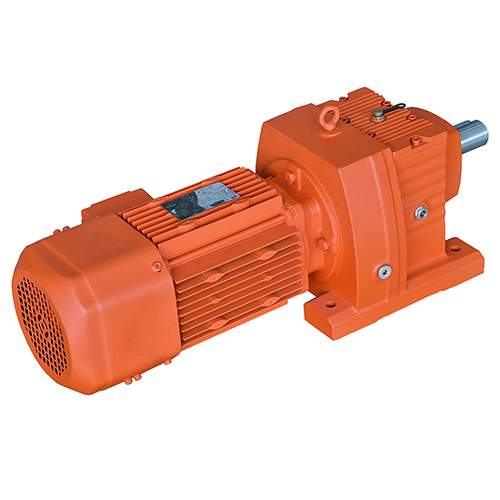

Motores de engranajes helicoidales de la serie RC

Artículo No.: RC series
Modelo y especificaciones: RC37 a RC187
Descripción
Los productos SLM se utilizan principalmente en papel, productos farmacéuticos, alimentos, cerámica, petroquímica, maquinaria minera, metalurgia negra y otros equipos mecánicos e industriales. Produce principalmente reductores cicloidales, reductores de engranajes de gusano y reductores de engranajes helicoidales de dientes duros de varios tamaños. También ofrece productos personalizados a los clientes...

Parámetros principales:
utput speed: 0.1~560rpm
Output torque: up to 28000Nm
Motor power: 0.18~160kw
Input Model: directly connected with motor, flange input or shaft input.
Installation Model: Horizontal or Vertical.


Características del producto:

1. los motores de engranajes cilíndricos de la serie RC están diseñados razonablemente y tienen una estructura compacta. bajo el mismo par permitido, su tamaño es menor que el de los motores de engranajes cilíndricos de la serie X o B.
2. poca vibración, bajo ruido y alta eficiencia de transmisión.
3. el material del engranaje es acero aleado 20crmnti, que puede alcanzar una dureza de hrc58 ° a 62 ° después de un tratamiento térmico como endurecimiento, cementación y enfriamiento. Todos los engranajes se mecanizan con precisión, con una precisión de hasta 6 a 5 grados.
4. los productos se utilizan principalmente en maquinaria química, maquinaria de mezcla de cemento, maquinaria de impresión y embalaje, maquinaria minera y de transmisión de potencia, metalurgia y otras industrias.



Selección rápida:

Modelo Acabar con él. Altura central
 (mm)
Diámetro de la brida de salida. (mm) Poder
(kw)
Tasa Par permitido
(Nm)
Peso
(KGS)
Sólido (mm)
RC37 25k6 90h13 120/160 0.12~0.75 5~136 150 10
RC47 30k6 115h13 160/200 0.25~2.2 5~173 300 15
RC57 35k6 115h13 200/250 1.18~5.5 5~173 400 21
RC67 35k6 130h13 200/250 0.37~7.5 5~170 500 27
RC77 40k6 140h13 250/300 0.55~11 5~192 750 35
RC87 50k6 180h13 300/350 0.75~18.5 5~192 1250 65
RC97 60m6 225h13 350/450 1.5~30 5~197 2400 120
RC107 70m6 250h13 350/450 2.2~45 5~197 3600 165
RC137 90m6 315h13 450/550 4~55 5~197 6600 255
RC147 110m6 355h13 450/550 7.5~90 5~195 10700 370
RC167 120m6 425h13 550/660 11~132 8~186 14800 700
RC187 160m6 510h13 660/770 15~160 8~186 28000 1500

Nota: la entrada sin aceite y sin motor, eje y brida aumenta el peso en un 10%.
