Parámetros principales:
Velocidad de salida: 0.27~161rpm
Par de salida: hasta 12000Nm
Potencia del motor: 0.37~45kw
Forma de entrada: conectado directamente con el motor, entrada de brida o entrada de eje.
Forma de instalación: Horizontal o Vertical.
Características del producto:

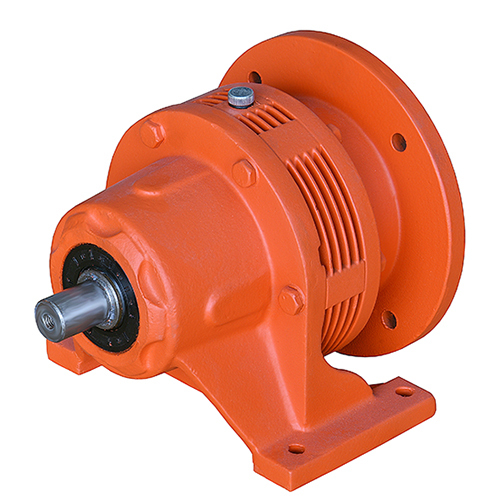

1.El motorreductor cicloidal serie X es un reductor diseñado por el principio de transmisión planetaria acoplada de dientes de aguja cicloidales.
Estructura simple, mantenimiento conveniente.
2.Carcasa de hierro fundido, construcción compacta, funcionamiento estable, alta eficiencia.
3.Los productos se han utilizado principalmente en campos de maquinaria, tales como agitador químico, metalurgia, transmisión de minas, impresión y embalaje, ladrillo, cuero, etc.
Selección rápida:
| Modelo | Diámetro del eje | Altura central (mm) |
Brida de salida Dia. (mm) |
Potencia (kw) |
Ratio | Par de apriete permitido (Nm) |
Peso (Kgs) |
| Sólido (mm) | |||||||
| X2 | 25k6 | 100h13 | 160 | 0.37~0.75 | 9~59 | 200 | 6 |
| X3 | 35k6 | 140h13 | 200 | 0.55~3 | 9~71 | 280 | 12.5 |
| X4 | 45k6 | 150h13 | 230 | 0.75~4 | 9~87 | 500 | 24 |
| X5 | 55m6 | 160h13 | 310 | 1.5~7.5 | 9~87 | 1000 | 48.5 |
| X6 | 65m6 | 200h13 | 360 | 2.2~11 | 9~87 | 2000 | 95 |
| X7 | 80m6 | 220h13 | 390 | 4~18.5 | 9~87 | 2700 | 190.5 |
| X8 | 90m6 | 250h13 | 450 | 7.5~30 | 9~87 | 4500 | 380 |
| X9 | 100m6 | 290h13 | 520 | 11~37 | 9~87 | 7100 | 760.5 |
| X10 | 110m6 | 325h13 | 590 | 15~45 | 9~87 | 12000 | 1520 |
Observación: el peso sin aceite y motor, eje y brida de entrada añadir 10%
